ちょっと、そこ！リニア シャフト ガイドのサプライヤーとして、私はこれらの気の利いたコンポーネントの熱膨張係数についてよく質問されます。そこで、このトピックについて深く掘り下げて、私が知っていることを共有したいと思いました。
まず、熱膨張とは何かについて説明しましょう。暑くなったり寒くなったりすると、物の大きさが変化する傾向があることをご存知ですか?それが熱膨張の作用です。材料が加熱されると、その分子がより激しく動き始め、材料が膨張します。逆に、温度が下がると分子の速度が低下し、材料は収縮します。
熱膨張係数は、温度変化ごとに材料がどれだけ膨張または収縮するかを示す尺度です。通常、長さごと、摂氏 1 度 (出身地域によっては華氏) の単位で表されます。たとえば、材料の熱膨張係数が 10 x 10^-6 /°C である場合、温度が摂氏 1 度上昇するごとに、元の長さの 1000 万分の 1 だけ膨張することを意味します。
さて、本題ですが、リニアシャフトガイドの熱膨張係数はどれくらいでしょうか?まあ、それはガイドの素材によって異なります。ほとんどのリニア シャフト ガイドはスチールまたはアルミニウムで作られており、これらの素材にはそれぞれ固有の熱膨張係数があります。
通常、鋼の熱膨張係数は 10 ～ 13 x 10^-6 /°C の範囲です。これは、長さ 1 メートルのスチール製リニア シャフト ガイドの温度が 10°C 上昇すると、約 0.1 ～ 0.13 ミリメートル膨張することを意味します。大したことではないように思えるかもしれませんが、精密アプリケーションでは、長さのわずかな変更でもパフォーマンスに大きな影響を与える可能性があります。
一方、アルミニウムの熱膨張係数は高く、通常は約 23 x 10^-6 /°C です。したがって、同じ長さ 1 メートルのアルミニウム製リニア シャフト ガイドが 10°C 温度上昇すると、約 0.23 ミリメートル膨張することになります。この大幅な拡張は、アプリケーションによっては利点にも欠点にもなります。
リニアシャフトガイドではなぜ熱膨張係数が重要なのでしょうか? CNC機械、3Dプリンター、半導体製造装置などの精密機械では、直線運動の精度が非常に重要です。温度変化によるリニア シャフト ガイドの長さのわずかな変化でも、位置ずれ、摩耗の増加、精度の低下につながる可能性があります。
たとえば、CNC 機械では、温度変化によりリニア シャフト ガイドが不均一に膨張すると、切削工具が意図した経路に正確に従わず、その結果、部品の品質が低下する可能性があります。 3D プリンターでは、印刷されたオブジェクトに寸法誤差が生じる可能性があります。
サプライヤーとして、当社はリニアシャフトガイドを設計および製造する際に熱膨張係数を考慮します。当社では、適切な熱特性を持つ材料を使用し、熱膨張の影響を最小限に抑える設計機能を実装しています。
熱膨張に対処する 1 つの方法は、熱膨張係数の低い材料を使用することです。一部の高精度アプリケーションでは、熱膨張が極めて低いように設計された特殊合金が使用されることもあります。
別のアプローチは、補償メカニズムを組み込むことです。たとえば、熱膨張を考慮して微調整できる調整可能なマウントを備えたリニア シャフト ガイド システムを設計できます。これにより、ガイドが伸縮してもシステム全体の精度を維持できます。

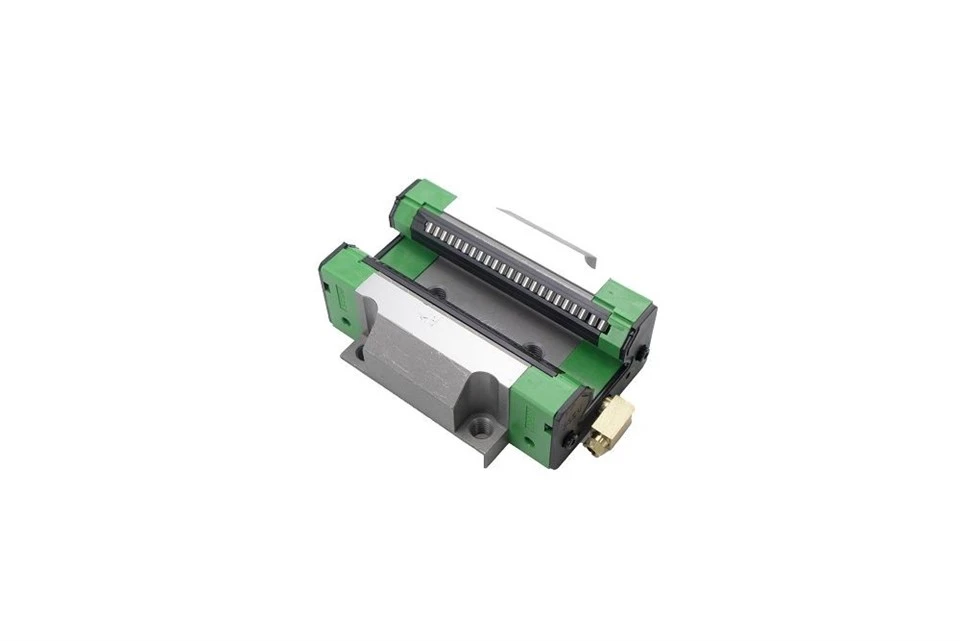

それでは、当社が提供する製品の一部について説明しましょう。当社では、以下のリニアシャフトガイドを豊富に取り揃えています。スムーズモーションリニアガイド。このガイドは、要求の厳しい用途でもスムーズで信頼性の高い直線運動を提供できるように設計されています。高品質の素材で作られており、設計プロセス中に熱膨張特性を慎重に考慮しました。
私たちの精密リニアガイドこれも、高精度が必要なアプリケーションにとって優れたオプションです。熱膨張や精度に影響を与える可能性のあるその他の要因の影響を最小限に抑えるように設計されています。
特定のコンポーネントをお探しの場合は、リニアガイドブロック当社のリニアシャフトガイドシステムの重要な部分です。ガイドレールと連動してスムーズで正確な直線運動を実現します。
リニアシャフトガイドを選ぶ際には、使用環境を考慮することが重要です。アプリケーションが大きな温度変化にさらされる場合は、ガイドの熱膨張係数に細心の注意を払う必要があります。また、必要な精度のレベルと、ガイドがサポートする必要がある負荷の種類についても考慮する必要があります。
要約すると、リニア シャフト ガイドの熱膨張係数は、精密用途におけるパフォーマンスに影響を与える可能性がある重要な要素です。この概念を理解し、ニーズに合った適切なガイドを選択することで、温度条件が変化しても機械がスムーズかつ正確に動作することを保証できます。
リニア シャフト ガイドをご検討中で、熱膨張や当社の製品についてご質問がある場合は、お気軽にお問い合わせください。お客様のアプリケーションに最適なソリューションを見つけるお手伝いをいたします。小規模の趣味愛好家であっても、大規模な工業メーカーであっても、当社はお客様の要件を満たす専門知識と製品を備えています。それでは、会話を始めて、お客様のプロジェクトに最適なリニア シャフト ガイドを提供するためにどのように協力できるかを見てみましょう。
参考文献
- 「材料科学と工学: 入門」William D. Callister Jr. および David G. Rethwisch 著
- 『機械設計ハンドブック』ロバート C. ジュビナル、カート M. マーシェク著
