ボールねじガイドレールの性能にボール径が与える影響は何ですか?
ボールねじガイド レールのサプライヤーとして、私はボールの直径がこれらの重要なコンポーネントの性能に重要な役割を果たすことを直接目撃してきました。ボールねじガイド レールは、正確な直線運動を提供するために、製造、オートメーション、ロボット工学などのさまざまな業界で広く使用されています。ボール直径は、ボールねじガイド レール システムの性能、効率、耐久性に大きな影響を与える重要な要素の 1 つです。
1. 荷重 - 耐荷重
ボールねじガイドレールの耐荷重はボールの直径に直接関係します。ボールが大きいほど、ボールとガイド レールの軌道との間のより大きな接触面積に負荷を分散できます。ヘルツ接触理論によれば、ボールと軌道の間の接触応力は、所定の荷重の下でボール直径の平方根に反比例します。したがって、ボールの直径が大きくなると接触応力が減少し、ガイド レールは過度の変形や摩耗を起こすことなく、より高い荷重に耐えることができます。
たとえば、大きな切削抵抗がかかる重切削用途では、より大きなボール直径を備えたボールねじガイド レールが好まれることがよくあります。これらのより大きなボール ガイド レールは、機械加工プロセス中に生成される大きな負荷に耐えることができ、工作機械の安定性と精度を確保します。一方、小型 3D プリンタや実験装置などの軽負荷のアプリケーションでは、負荷が比較的低いため、より小さいボール直径で十分である可能性があり、より小さいボールはよりコンパクトな設計にも貢献します。
2. 精度と精度
高レベルの位置決めが必要なアプリケーションでは、精度と精度が最も重要です。ボールの直径はこれらの側面に大きな影響を与える可能性があります。ボールが小さいほど、ガイド レール表面との接触と追従性が向上し、高精度の動作を実現するのに役立ちます。ボールが小さいと、軌道の細かい凹凸により厳密に追従できるため、よりスムーズで正確な直線運動が得られます。
ただし、製造プロセスにおいて、小さなボール直径の一貫性を維持することはより困難です。小さなボールの直径がわずかに異なるだけでも、動作精度に顕著な違いが生じる可能性があります。大きなボールは一般に、製造上の小さなばらつきに対する感度が低いですが、小さなボールと同じレベルの微動制御を達成できない場合があります。したがって、極めて高い位置決め精度が要求される用途では、ボール製造プロセスの厳格な品質管理とともに、ボール直径を慎重に選択する必要があります。
3. 摩擦と効率
ボールの直径は、ボールねじガイド レール システムの摩擦と効率にも影響します。ガイドレール内の摩擦は主に転がり摩擦と滑り摩擦から構成されます。ボール径が大きくなると、ボールと軌道面との接触面積が大きくなり、転がり抵抗が大きくなるため、転がり摩擦係数が若干増加する場合があります。
一方、ボールを大きくすると、所定の長さのガイド レール システムに必要なボールの数を減らすことができます。ボールの数が少ないと接触点が少なくなり、ボール間の相互作用によって生じる内部滑り摩擦が減少する可能性があります。対照的に、ボールが小さいと接触面積が小さくなるため転がり摩擦係数は低くなりますが、システム内のボールの数が多いため、ボール間の滑り摩擦が増加する可能性があります。
高速アプリケーションでは、効率を向上させ、発熱を抑えるために、摩擦を最小限に抑えることが重要です。したがって、最適なパフォーマンスを確保するには、ボールの直径と摩擦のバランスを取る必要があります。これらの概念に関連するガイド レール システム全体について詳しく知りたい場合は、次のサイトをご覧ください。リニアガイドレールシステムページ。
4. 寿命と耐久性
ボールねじガイドレールの寿命と耐久性はボール径と密接な関係があります。前述したように、ボールが大きいほど、より高い負荷に耐えることができ、接触応力が低くなり、一般に耐用年数が長くなります。接触応力が低いほど、玉と軌道の摩耗率が減少します。

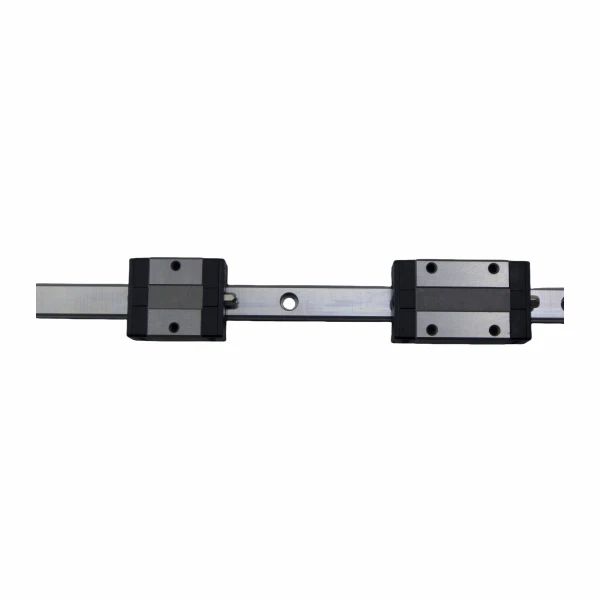

さらに、ボールが大きいほど、作業環境内の汚染物質や破片によって損傷を受ける可能性が低くなります。ただし、ボールが小さいと小さな粒子による損傷を受けやすくなり、ガイド レール システムの早期摩耗や故障の原因となる可能性があります。汚染のリスクが高い過酷な産業環境では、より大きなボール直径を備えたボールねじガイド レールがより信頼性の高い選択肢となる場合があります。長期間の耐久性が必要な用途には、弊社の製品も検討してください。リニアガイドレール 1500mm、高性能および長寿命の要件を満たすように設計されています。
5. 速度機能
ボールの直径は、ボールねじガイド レールの速度能力に影響を与える可能性があります。ボールが小さいほど慣性が低くなり、より速く加速および減速できることになります。このため、動作の急速な変化が必要な高速アプリケーションに適しています。たとえば、一部のピック アンド プレイス ロボットでは、小さなボール ガイド レールを使用することで、ロボットが高速で移動し、タスクを効率的に実行できるようになります。
しかし、速度が上がるとボールにかかる遠心力も大きくなります。ボールが大きいほど、質量が大きいため、遠心力の影響に対する耐性が高くなります。非常に高速なアプリケーションでは、ボールの直径が小さすぎると、ボールが通常の経路から押し出されて、不安定になり、性能が低下する可能性があります。したがって、高速ボールねじガイドレールシステムを設計する場合は、必要な速度範囲に基づいてボール直径を慎重に選択する必要があります。高速ガイドレールの用途に興味がある場合は、リニアガイドモーター検討してみると良いかもしれません。
結論
結論として、ボール直径は、耐荷重能力、精度、摩擦、寿命、速度能力など、さまざまな側面でボールねじガイド レールの性能に大きな影響を与えます。ボールねじガイド レールのサプライヤーとして、当社はさまざまな用途に適切なボール直径を選択することの重要性を理解しています。当社では、お客様の多様なニーズにお応えするために、様々なボール径のボールねじガイドレールを豊富に取り揃えております。
ヘビーデューティ産業プロジェクト、高精度自動化システム、または高速ロボットアプリケーションのいずれに取り組んでいる場合でも、当社は適切なソリューションを提供できます。当社のボールねじガイドレールに関するご質問や、用途に最適な製品の選択についてのサポートが必要な場合は、調達に関するご相談をお受けいたしますので、お気軽にお問い合わせください。当社は、お客様のプロジェクト目標の達成を支援するために、高品質の製品と専門的な技術サポートを提供することに尽力しています。
参考文献
- TA ハリス、ミネソタ州コツァラス (2007)。転がり軸受の解析。ジョン・ワイリー＆サンズ。
- GW 州 Stachowiak、AW 州バチェラー (2005)。エンジニアリングトライボロジー。エルゼビア。
