ちょっと、そこ！長寿命リニアガイドレールのサプライヤーとして、私はこれらの必須コンポーネントの剛性についてよく質問を受けます。それでは、長寿命リニアガイドレールの観点から剛性が何を意味するのかを詳しく見ていきましょう。
剛性とは何ですか?
剛性とは、簡単に言うと、荷重が加わったときにリニア ガイド レールが変形に耐える能力のことです。機械の強力なバックボーンのようなものだと考えてください。高剛性のリニアガイド レールを使用すると、曲がったり反ったりすることなく重い荷重を処理できます。いかなる変形も不正確な位置決め、精度の低下、さらにはガイド レールとその一部である機器の早期磨耗につながる可能性があるため、これは非常に重要です。
なぜ剛性が重要なのか
ここで、「なぜ剛性がそれほど重要なのでしょうか?」と疑問に思われるかもしれません。そうですね、産業用途では精度が重要です。複雑な部品を切断する CNC マシンであっても、繊細な組み立て作業を実行するロボット アームであっても、リニア ガイド レールは安定した信頼性の高いプラットフォームを提供する必要があります。
硬いガイド レールにより、機械の可動部品が意図した経路に正確に従うことが保証されます。これにより、製品の品質が向上し、エラーが減り、生産性が向上します。たとえば、厳しい公差が要求される製造プロセスでは、ガイド レールの剛性が低いと切削工具がその経路から外れ、製品の欠陥が生じる可能性があります。
長寿命リニアガイドレールの剛性に影響を与える要因
長寿命リニアガイドレールの剛性に影響を与える要因はいくつかあります。
材料
ガイド レールの製造に使用される材料は大きな役割を果たします。クロムモリブデン鋼などの高品質鋼は、優れた強度と剛性を備えているため、一般的に使用されます。これらの材料は大きな変形を起こすことなく高荷重に耐えることができます。たとえば、低品位鋼で作られたガイド レールは比較的軽い荷重で曲がり始める可能性がありますが、高品質鋼ガイド レールははるかに多くの荷重に耐えることができます。
レールプロファイル
レールプロファイルの形状と寸法も剛性に影響します。一般に、幅が広くて厚いレールは、幅が狭くて薄いレールに比べて剛性が高くなります。これは、断面積が大きいほど曲げに対する抵抗が大きくなるためです。さらに、一部のレール プロファイルは、逆 V 形状やダブテール形状などの特定の形状で設計されており、荷重をより均等に分散することで剛性を高めることができます。
ボールまたはローラーの構成
リニア ガイド レールでは、ボールまたはローラーの配置方法とその数が剛性に影響を与える可能性があります。たとえば、ローラーベアリングリニアガイド通常、ボールタイプのガイドよりも剛性が高くなります。ローラーはレールとの接触面積が大きいため、荷重をより効果的に分散できます。所定のスペース内のローラーまたはボールの数を増やすと、ガイド レールの全体的な剛性も向上します。
プリロード
予圧は、リニア ガイド レール システムに初期荷重を加えるプロセスです。プリロードをかけることで可動部の隙間をなくし、剛性を高めます。ガイド レールが適切に予荷重されていると、荷重の変化により迅速に反応し、安定性が向上します。ただし、プリロードが大きすぎると摩擦や摩耗が増加する可能性があるため、バランスは微妙です。
剛性の測定
リニア ガイド レールの剛性の測定は、思っているほど簡単ではありません。業界ではいくつかの異なる方法が使用されています。
一般的なアプローチの 1 つは、既知の荷重をガイド レールに加え、その結果生じるたわみを測定することです。次に、剛性は荷重とたわみの比率として計算されます。この方法では、所定の荷重下でガイド レールがどの程度変形するかを直接測定できます。
もう 1 つの方法は、有限要素解析 (FEA) を使用することです。 FEA は、さまざまな荷重下でのガイド レールの動作をモデル化できるコンピューター ベースのシミュレーション技術です。ガイド レール内の応力分布と変形に関する詳細な情報が得られるため、エンジニアは剛性を最大化するために設計を最適化できます。
リニアガイドレールの剛性比較
いくつかの異なるタイプのリニア ガイド レールと、それらの剛性の違いを見てみましょう。
2軸ローラーリニアガイド
の2軸ローラーリニアガイド剛性が高いことで知られています。 2組のころを特殊な配置で配置することにより、ラジアル荷重とアキシアル荷重の両方を効果的に負荷できます。ローラーとレール表面の接触面積が大きいため、優れた荷重分散機能が得られ、高い剛性と安定性が得られます。大型マシニングセンタなど、重荷重と高精度が要求される用途に最適です。

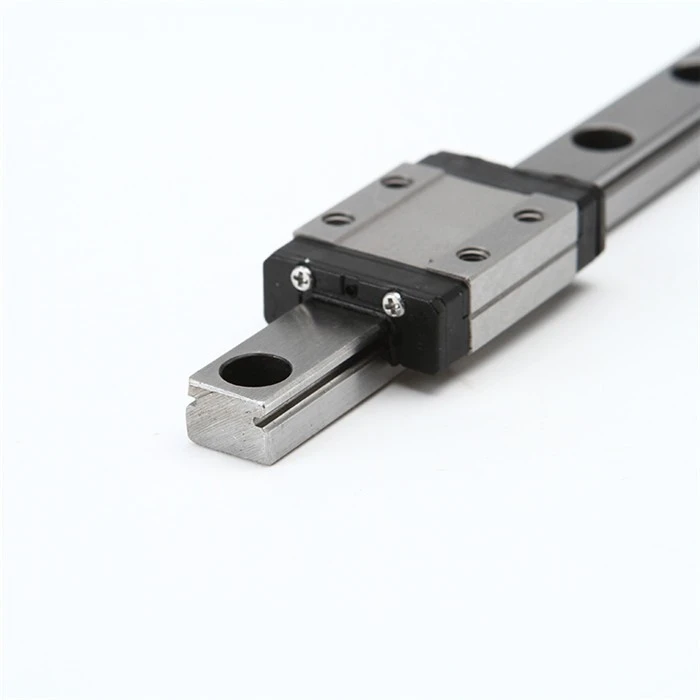

直動転がり案内装置
あ直動転がり案内装置剛性も優れています。ボールまたはローラーの転動体を使用して摩擦を軽減し、滑らかな直線運動を実現します。レールとキャリッジの転動体と軌道の設計が剛性に貢献します。これらのガイドは、小規模のオートメーションから中規模の産業機械まで、幅広い用途で一般的に使用されています。
高剛性・長寿命リニアガイドレールを選択するメリット
高剛性、長寿命のリニア ガイド レールを選択すると、機械の長期的なパフォーマンスに投資することになります。
耐用年数の延長
硬いガイド レールは、時間が経っても変形や摩耗が少なくなります。これは、寿命が長くなり、頻繁な交換の必要性が軽減されることを意味します。これは、メンテナンスや交換のためのダウンタイムが高くつく可能性がある業界では特に重要です。
精度と精度の向上
前述したように、剛性の高いガイド レールにより、機械が高精度で動作することが保証されます。これにより、製品の品質が向上し、製造エラーが減少します。航空宇宙や医療機器の製造など、精度が重要な業界では、高剛性のガイド レールが必須です。
より高い荷重 - 耐荷重能力
剛性が向上したガイド レールは、性能を損なうことなく、より重い荷重に耐えることができます。これにより、機械をより要求の厳しい用途に使用できるようになり、その機能と汎用性が拡張されます。
長寿命リニアガイドレールの高剛性を確保する方法
サプライヤーとして、当社は長寿命のリニアガイド レールが高い剛性を備えていることを保証するためにいくつかの措置を講じています。
当社のガイドレールの材質は厳選し、厳しい品質基準を満たした高品質の鋼材のみを使用しています。当社の製造プロセスも高度に管理されており、正確なレールのプロファイルと寸法を確保するための精密機械加工技術が採用されています。
ボールやローラーの形状にも細心の注意を払っています。広範な研究開発により、転動体の配置と数を最適化し、剛性を最大化しました。さらに、当社のプリロードプロセスは、剛性と摩擦の適切なバランスを提供するために慎重に調整されています。
結論
結論として、長寿命リニア ガイド レールの剛性は、機械の性能と信頼性に大きな影響を与える可能性がある重要な要素です。剛性に影響を与える要因を理解し、高品質のガイド レールを選択することで、機器が最高の状態で動作することを保証できます。
長寿命リニアガイドレールをご検討中で、当社の製品について詳しく知りたい場合は、お気軽にお問い合わせください。お客様の特定のニーズに最適なソリューションを見つけるお手伝いをいたします。必要かどうか2軸ローラーリニアガイド、直動転がり案内装置、またはローラーベアリングリニアガイド、私たちはあなたをカバーします。会話を始めて、お客様の機械のパフォーマンスを向上させる方法を一緒に考えてみましょう。
参考文献
- 『リニアモーションテクノロジーハンドブック』トムソン工業株式会社
- 「機械要素と機械の機械設計: 故障 - 予防の観点」ロバート L. ノートン著
