ベアリングのラジアルすきまは、ベアリングの性能と用途の適合性に大きく影響する重要なパラメータです。ダブルナット DFU シリーズ ベアリングのサプライヤーとして、私はこれらのベアリングのラジアルすきまが何を意味するのか、その重要性、そしてそれがさまざまな用途にどのような影響を与えるのかを詳しく調べるためにここに来ました。
ラジアルすきまを理解する
ラジアルすきまとは、軸受の内輪と外輪の間に存在するラジアル方向の自由移動量を指します。簡単に言うと、ラジアル荷重がかかったときに内輪が外輪に対して動くことを可能にする空間または隙間のことです。この隙間は単なる任意の空間ではありません。さまざまな動作条件下で最適なパフォーマンスを確保できるように慎重に設計されています。
ダブルナット DFU シリーズ ベアリングのラジアルすきまは、特定の荷重、速度、温度変化に対応できるように設計されています。これは、ラジアル荷重とアキシアル荷重を処理するベアリングの能力、騒音レベル、および全体的な寿命を決定する上で重要な役割を果たします。
ダブルナットDFUシリーズベアリングにおけるラジアルすきまの重要性
負荷分散
適切なラジアルすきまにより、ベアリングの回転要素全体に荷重が均等に分散されます。ラジアル荷重がかかると、このすきまによって内輪と外輪がわずかに移動し、ボールやころに荷重が均等に分散されます。この均等な荷重分散により、個々の転動体への応力集中が軽減され、ベアリングの耐用年数が長くなります。
温度管理
動作中、ベアリングは摩擦により熱を発生します。半径方向のクリアランスは、熱膨張のためのスペースを提供します。ベアリングが加熱されると、内輪と外輪が膨張します。クリアランスが不十分な場合、リングの膨張により転動体に過剰な応力が生じ、早期故障につながる可能性があります。一方、クリアランスが大きすぎると、振動や騒音が増加する可能性があります。
騒音・振動
ラジアルすきまは、ベアリングの騒音と振動のレベルにも影響します。適切に設計されたクリアランスにより、転動体と軌道間の衝撃が最小限に抑えられ、騒音や振動が低減されます。これは、精密機械や自動車部品など、静かな動作が要求される用途では特に重要です。
ダブルナットDFUシリーズベアリングのラジアルすきまに影響する要因
製造公差
ダブルナット DFU シリーズ ベアリングの製造プロセスは、ラジアルすきまに直接影響します。望ましいクリアランスを実現するには、内輪、外輪、および転動体の精密な機械加工が不可欠です。これらのコンポーネントの寸法に小さな偏差がある場合でも、ラジアルすきまが大幅に変化する可能性があります。
動作条件
負荷、速度、温度などの使用条件により、ラジアルすきまが変化する場合があります。たとえば、高速動作ではより多くの熱が発生し、熱膨張や有効クリアランスの減少につながる可能性があります。同様に、重い荷重がかかるとベアリングコンポーネントの弾性変形が発生し、クリアランスが変化する可能性があります。
潤滑
ベアリングに使用される潤滑剤の種類と量もラジアルすきまに影響を与える可能性があります。潤滑剤はクリアランス空間をある程度埋めることができ、潤滑剤の粘度はベアリングの動作に影響を与える可能性があります。潤滑が不十分だと摩擦や摩耗が増加する可能性があり、潤滑が過剰だと撹拌損失や過熱が発生する可能性があります。
ラジアルすきまの測定
ダブルナットDFUシリーズベアリングのラジアルすきまを測定するにはいくつかの方法があります。一般的な方法の 1 つは、ダイヤル インジケータの使用です。ベアリングは試験治具に取り付けられ、ダイヤルインジケータを使用して、ラジアル力が加えられたときの外輪に対する内輪の変位を測定します。
別の方法は、光学またはレーザーベースの測定システムを使用することです。これらのシステムは、より正確な非接触測定を提供できるため、高精度アプリケーションに特に役立ちます。
ダブルナットDFUシリーズ軸受の用途とラジアルすきまの考慮事項
工作機械
旋盤やフライス盤などの工作機械では、主軸を支持するためにダブルナットDFUシリーズベアリングがよく使用されています。高精度加工を実現するには、ラジアルすきまを慎重に選択する必要があります。振動を最小限に抑え、切断プロセスの精度を向上させるには、通常、クリアランスを小さくすることが推奨されます。
自動車産業
自動車産業では、これらのベアリングはホイールハブやトランスミッションなどのさまざまな用途に使用されています。ラジアルすきまは、動荷重と高速動作に耐えられるように設計する必要があります。さらに、騒音の低減も重要な考慮事項であるため、振動と騒音を最小限に抑えるためにクリアランスが最適化されています。
産業オートメーション
産業オートメーションシステムでは、ダブルナット DFU シリーズ ベアリングがロボット、コンベア、その他の機械に使用されています。ラジアルすきまは、高速移動や重荷重の取り扱いなど、各用途の特定の要件を満たすように調整されます。
他のベアリングシリーズとの比較

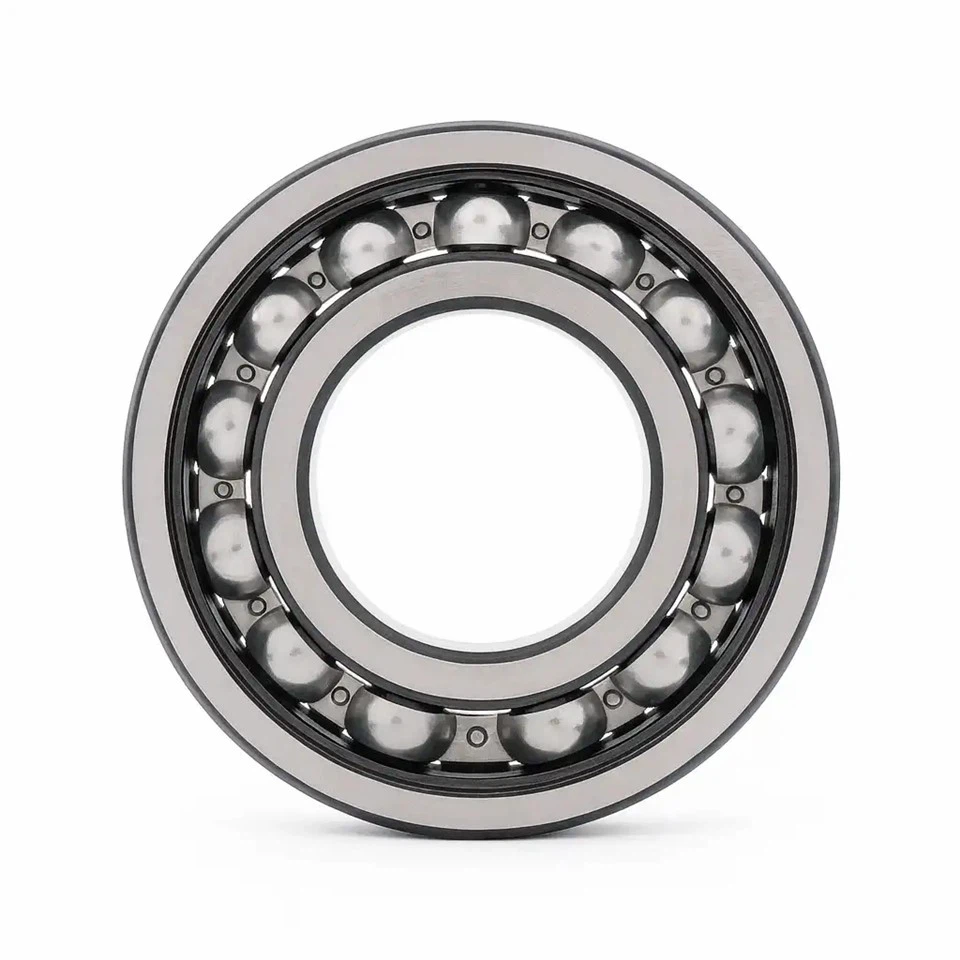

ダブルナットDFUシリーズベアリングを他のベアリングシリーズと比較した場合深溝玉軸受、高速・低騒音SFSシリーズベアリング、 そして強力防塵・低騒音 SFAシリーズベアリング、ラジアルすきま特性は大幅に変化する可能性があります。
深溝玉軸受は一般に比較的標準的なラジアルすきま範囲を備えており、幅広い用途に適しています。高速低騒音 SFS シリーズ ベアリングは、高速時の騒音と振動を最小限に抑えるために、特定のラジアルすきまを持って設計されています。強力防塵・低騒音 SFA シリーズベアリングは、防塵機能に対応するために異なるクリアランスを有する場合があります。
結論
ダブルナット DFU シリーズ ベアリングのラジアルすきまは、ベアリングの性能、耐久性、さまざまな用途への適合性に影響を与える複雑かつ重要なパラメータです。サプライヤーとして、当社はお客様のニーズを満たす適切なラジアルすきまを備えたベアリングを提供することの重要性を理解しています。
当社のダブルナット DFU シリーズ ベアリングについてさらに詳しく知りたい場合、またはアプリケーションに特定の要件がある場合は、詳細な議論のために当社にお問い合わせいただくことをお勧めします。当社の専門家チームは、お客様が最適なベアリングを選択し、それらが正しく取り付けられ、維持されるようお手伝いいたします。
参考文献
- TA ハリス、ミネソタ州コツァラス (2007)。転がり軸受の解析。ワイリー。
- SKF。 （2018年）。 SKF 転がり軸受ハンドブック。 SKFグループ。
- ティムケン。 （2019年）。ティムケンベアリングエンジニアリングハンドブック。ティムケン社。
